1. 简介

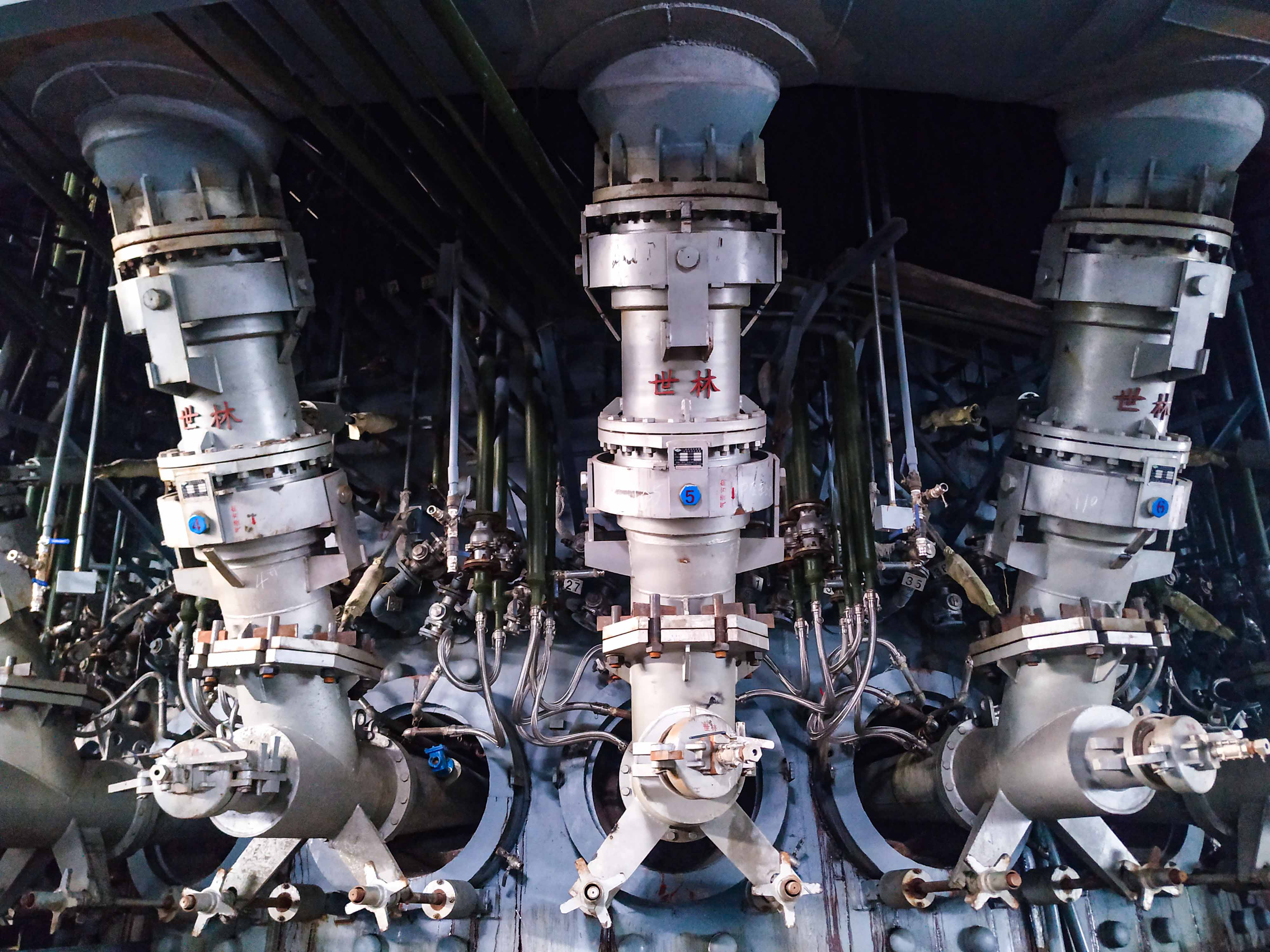

高炉进风装置是将热风围管送来的热风通过风口送入高炉炉缸,还可通过它向高炉喷吹燃料，是炉前重要设备。其技术的先进、质量的稳定直接影响着高炉顺行和长寿。

2. 世林是《高炉进风装置》行业标准起草单位

3.

4. 进风装置主要结构

5. （1）分体补偿器结构

6.




   1-喇叭管；2-补偿器；3-中部短节；4-下部短节；5-弯管；

7. 6-窥视孔装置；7-下部压紧装置；8-直吹管；9-中部拉紧装置；10-上部拉紧装置

8. 此结构适用于1000m³以上高炉。补偿器由两个相同波纹元件和两个与相邻管道连接的法兰及一个中部短节组成。补偿器能吸收高炉运行期间热风围管和炉壳变形引起的位移，保证整个进风装置的密封性能。

   （2）万向铰链补偿器结构

9.

10. 1-喇叭管；2-万向角补偿器；3-弯管；4-窥视孔装置；

    5-下部压紧装置；6-直吹管；7-中部拉紧装置；8-上部拉紧装置

11.


    此结构适用于1000m³以上高炉。采用万向铰链结构，补偿器有两个万向膨胀节，用中间接管组合而成。它可吸收任意方向上的挠曲位移。

    （3）补偿器法兰连接结构















    1-喇叭管；2-补偿器；3-连接管；4-弯管；5-窥视孔装置；

    6-下部压紧装置；7-直吹管；8-中部拉紧装置；9-上部拉紧装置

    此结构适用于450～1000m³高炉。补偿器由波纹管和两端连接法兰组成，补偿量和密封效果能满足中小型高炉使用。
